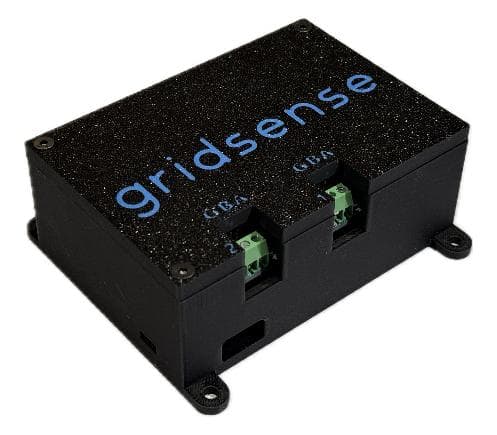

GridSense Gateway

De GridSense Gateway is het kastje dat op locatie wordt geplaatst voor de lokale aansturing van apparatuur. De GridSense Gateway communiceert met de GridSense Cloud voor het ophalen van de huidige energieprijzen en de gewenste sturing.

Bovenzijde

De bovenzijde van de GridSense Gateway heeft 2 RS485 poorten:

• RS485 poort 1 - Primaire communicatiepoort (gebruik deze als eerste)
• RS485 poort 2 - Secundaire communicatiepoort

Elke poort heeft 3 aansluitingen: G (Ground), B (RS485-B) en A (RS485-A).

Voorkant

Aan de voorkant bevinden zich de 2 RS485 poorten (bovenzijde) en de USB-C voedingsaansluiting.

Linkerzijde

Aan de linkerzijde bevinden zich 2 LEDs:

• Power LED (rood)
• Status LED (groen)

Rechterzijde

Aan de rechterzijde bevindt zich de Ethernet aansluiting met 2 LEDs:

• Activiteit LED (groen)
• Link LED (oranje)
