Installatiehandleiding GridSense Gateway voor SolarEdge omvormers
In deze installatiehandleiding leggen we uit hoe de GridSense Gateway moet worden aangesloten op een SolarEdge omvormer en hoe je de SolarEdge omvormer correct instelt.
Ondersteunde modellen
- SolarEdge 1-fase HD-Wave
- SolarEdge 1-fase StorEdge
- SolarEdge 1-fase Home Hub
- SolarEdge 3-fase SE3K t/m SE12.5K
- SolarEdge 3-fase StorEdge
- SolarEdge 3-fase Home Hub
- SolarEdge commerciele omvormers SE16K t/m SE100K
Stap 1 – Aansluiten
We hebben een kabel met minimaal 3 aders nodig om een RS485 aansluiting tussen de Gateway en de omvormer aan te brengen. Gebruik hiervoor een CAT-5e kabel.
De GridSense Gateway heeft 2 aansluitpunten voor RS485: Poort 1 en Poort 2. Dit is op de Gateway aangegeven met 1 en 2.
De SolarEdge omvormer heeft ook 2 aansluitpunten voor RS485: RS485-1 en RS485-2. Op reguliere SolarEdge omvormers kunnen beide poorten gebruikt worden. Gebruik 1 van de 2 poorten die nog vrij is voor het aansluiten.
Op SolarEdge Home Hub of StorEdge omvormers kan alleen RS485-2 gebruikt worden!

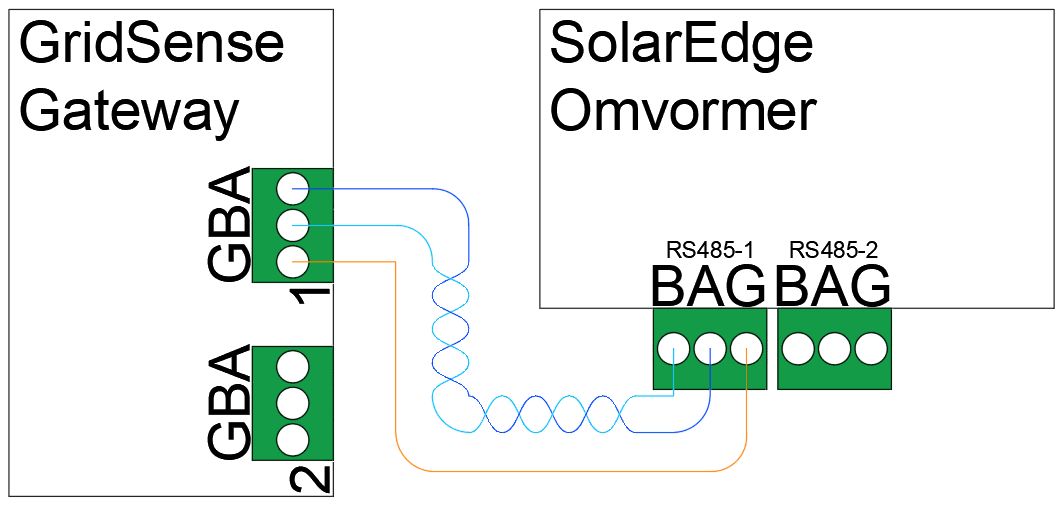

Zorg dat de gebruikte draden bij de Gateway en de omvormer met de lettercombinatie overeenkomen. De volgorde van de aansluitingen verschillen namelijk:
- GridSense Gateway: G B A
- SolarEdge omvormer: B A G

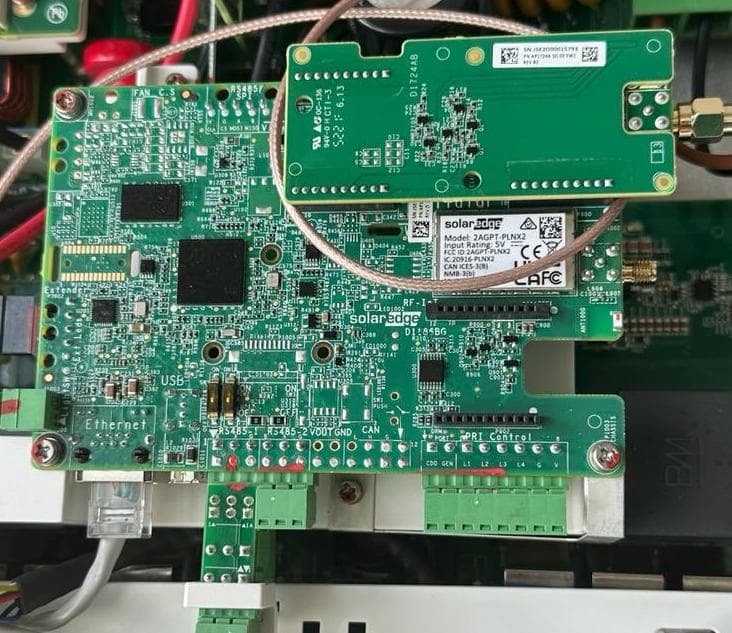

DIP schakelaar
Als er maar 1 omvormer aangesloten wordt op de GridSense Gateway, zul je voor de betreffende RS485 poort van de SolarEdge omvormer de afsluit DIP schakelaar moeten inschakelen. Deze bevind zich in de buurt van de RS485 aansluitingen op het communicatiebord van de omvormer.
DIP schakelaar naar boven betekend dat de afsluiting is ingeschakeld. Dit kun je voorzichtig met een kleine schroevendraaier doen.
Stap 2 – Instellen

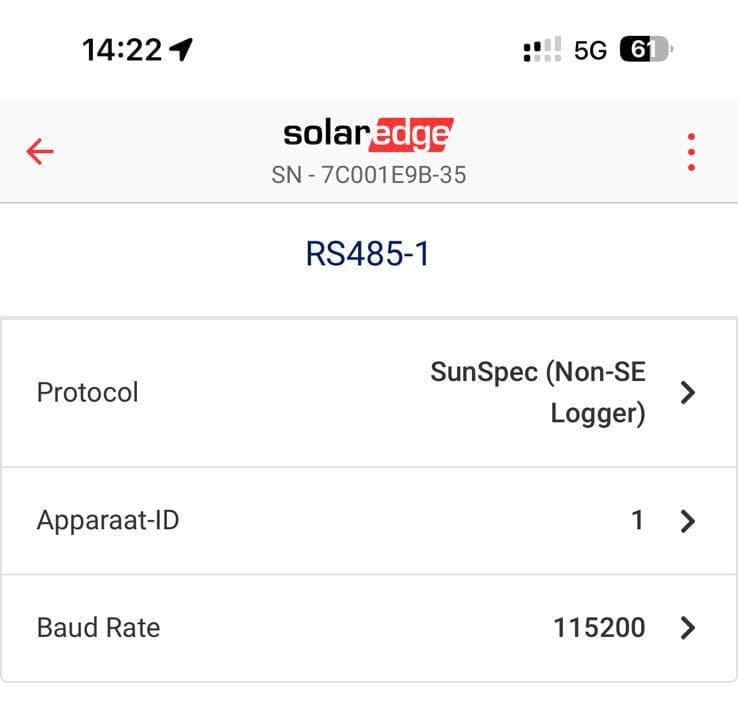

Zet de SolarEdge omvormer aan en verbind met SetApp.
- Vanuit het hoofdscherm ga naar Site Communicatie
- Selecteer vervolgens RS485-1 of RS485-2 (afhankelijk van waarop de kabel naar de Gateway is aangesloten)
- Selecteer Protocol en verander deze naar: SunSpec (Non-SE Logger)
- Bij Apparaat-ID vul je bij de eerste omvormer 1 in
- Zorg dat bij Baud Rate 115200 is ingesteld
Vul bij meerdere omvormers een uniek nummer in. Als meerdere omvormers hetzelfde nummer hebben zal de communicatie mislukken.
Stap 3 – SolarEdge omvormer herstarten
Nadat de RS485 instellingen zijn ingesteld op de omvormer dient deze herstart te worden voordat de communicatie gaat werken.
- Schakel de DC schakelaar onderop de omvormer naar de 0 stand. De rode en groene LEDs zullen gaan knipperen. Wacht tot alleen de groene LED knippert.
- Schakel de AC af van de omvormer. Dit kan via een werkschakelaar of via de groep in de meterkast van de klant. Wacht 5 seconden, daarna kan de omvormer weer ingeschakeld worden.
- Bij het opstarten van de omvormer zullen alle LEDs branden. Wacht tot de groene LED knippert.
- Schakel de DC schakelaar onderop de omvormer naar de 1 stand. De omvormer zal productie hervatten.
Stap 4 – GridSense Gateway inschakelen
Sluit de GridSense Gateway aan op stroom en internet.
Aansluiten op internet kan via een netwerkkabel via de netwerkpoort of door Wi-Fi aan te sluiten. Voorkeur gaat uit naar een netwerkkabel voor de meest stabiele internetverbinding. Gebruik de handleiding Wi-Fi instellen voor instructies om Wi-Fi in te stellen.
Maak een foto van de sticker die op de GridSense Gateway is geplakt en zorg dat het unieke nummer goed leesbaar is. Deze is benodigd om de GridSense Gateway te registreren in het systeem.
Stap 5 – Baudrate instellen
Na het registreren van de GridSense Gateway in het online portaal van GridSense, moet de Baudrate van de poort waarop de SolarEdge omvormer is aangesloten mogelijk worden aangepast.
Deze instelling kan alleen worden uitgevoerd door gebruikers met de rol "Administrator" of "Accountmanager" voor het bedrijf waarin de installatie is aangemaakt.

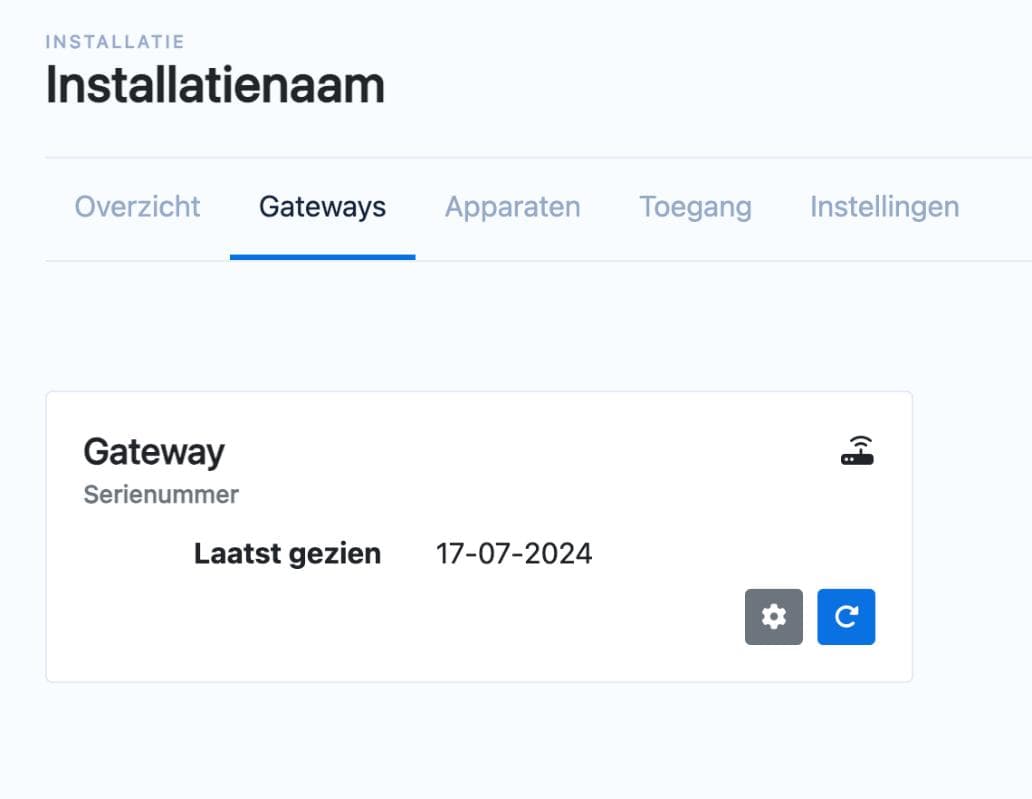

- In de installatie ga je naar het tabblad "Gateways" en druk je op de knop met het tandwieltje
- Vanuit dat scherm kun je per poort de RS485 Baudrate aanpassen
- Verander de Baudrate van de desbetreffende poort naar 115200 (standaard staat deze ook op 115200)
- Druk vervolgens op Instellen
De GridSense Gateway zal herstarten met de aangepaste instellingen. De omvormer, batterij en/of energie meter zal vervolgens gedetecteerd worden en kan aan de installatie worden toegevoegd via het "Apparaten" tabblad.
