Deye SUN-(3.6-10)K-SG05LP1-EU
Installatiehandleiding GridSense Gateway voor Deye SUN-(3.6-10)K-SG05LP1-EU 1-fase hybride omvormers
In deze installatiehandleiding leggen we uit hoe de GridSense Gateway wordt aangesloten op een Deye SUN-(3.6-10)K-SG05LP1-EU 1-fase hybride omvormer via RS485/Modbus RTU.
Ondersteunde modellen
- Deye SUN-3.6K-SG05LP1-EU
- Deye SUN-5K-SG05LP1-EU
- Deye SUN-6K-SG05LP1-EU
- Deye SUN-7K-SG05LP1-EU
- Deye SUN-7.6K-SG05LP1-EU
- Deye SUN-8K-SG05LP1-EU
- Deye SUN-10K-SG05LP1-EU
Stap 1 - Aansluiten
Gebruik een kabel met minimaal 3 aders, bijvoorbeeld CAT5e of beter.
Sluit de GridSense Gateway aan op de Modbus RJ45-poort van de Deye omvormer. De Deye import/export meter blijft aangesloten op de RS 485/METER poort van de omvormer.
Gebruik bij voorkeur RS485 poort 1 op de GridSense Gateway. Als poort 1 al in gebruik is, kan poort 2 gebruikt worden.
Krimp aan de Deye kant een RJ45-stekker volgens het T-568B kleurenschema. Strip aan de GridSense kant de aders en sluit deze aan op de RS485-schroefklemmen.
| Deye Modbus RJ45 pin | Signaal | T-568B aderkleur | GridSense Gateway |
|---|---|---|---|
| 1 | sunspe-485_B / RS485-B | Wit/oranje | B |
| 2 | sunspe-485_A / RS485-A | Oranje | A |
| 3 | GND_sunspe-485 / RS485-G | Wit/groen | G |
Laat ongebruikte aders los en isoleer deze.
Stap 2 - Omvormer instellen
Controleer op het scherm van de Deye omvormer de Modbus-instellingen.
Stel de Deye omvormer in op Slave en niet op Master.
| Instelling | Waarde |
|---|---|
| Communication | Modbus RTU over RS485 |
| Baudrate | 9600 |
| Data bits | 8 |
| Parity | None |
| Stop bits | 1 |
| Modbus address / Modbus SN | 1 |
Ga naar Advanced Function en zet Modbus SN op 1. Bij meerdere omvormers moet elke omvormer een uniek Modbus SN hebben.
Stap 3 - GridSense Gateway inschakelen
Sluit de GridSense Gateway aan op stroom en internet.
Internet kan via een netwerkkabel of Wi-Fi. Gebruik de handleiding Wi-Fi instellen voor instructies om Wi-Fi in te stellen.
Maak een foto van de sticker op de GridSense Gateway. Het unieke nummer en de QR-code zijn nodig om de Gateway te registreren.
Stap 4 - Baudrate instellen
Na het registreren van de GridSense Gateway in het online portaal moet de baudrate van de gebruikte RS485-poort op 9600 gezet worden.

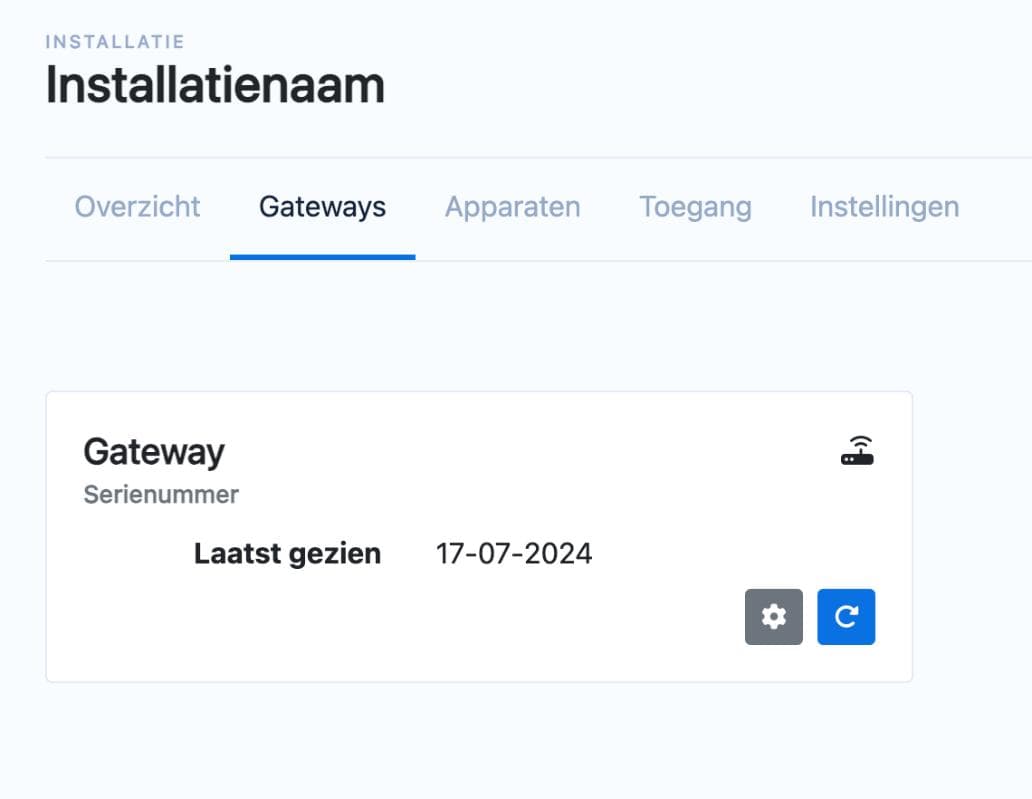

- Open de installatie en ga naar "Gateways"
- Klik op de knop met het tandwieltje

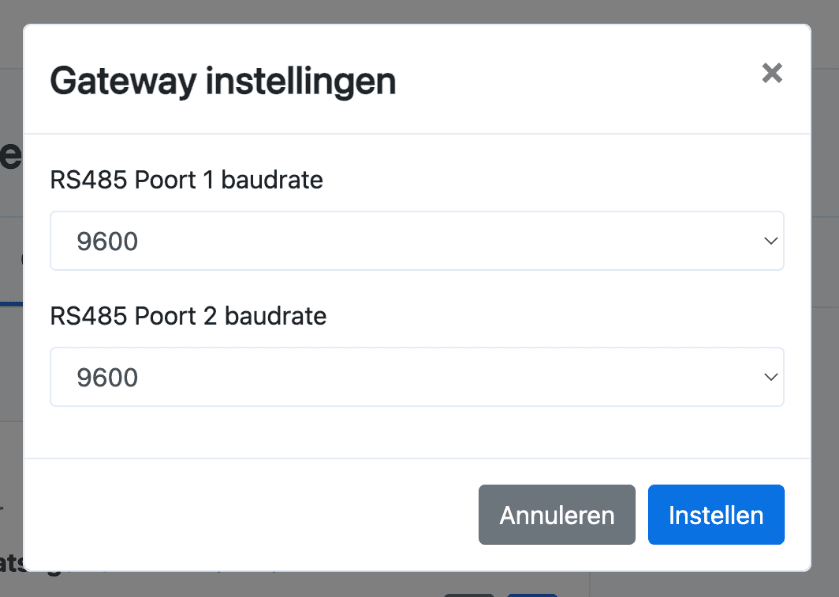

- Zet de RS485-poort waarop de Deye omvormer is aangesloten op 9600
- Klik op "Instellen"
De Gateway herstart met de aangepaste instellingen en scant daarna opnieuw naar apparaten.
Stap 5 - Apparaten toevoegen
Na de herstart kan de Deye omvormer worden toegevoegd via het tabblad "Apparaten".
Als de omvormer niet wordt gevonden, controleer dan:
- RS485 A/B polariteit
- Baudrate van de gebruikte GridSense RS485-poort
- Modbus SN op de Deye omvormer
- Aansluiting op de Deye Modbus-poort
