KSTAR BluE-E (3-fase)
Installatiehandleiding GridSense Gateway voor KSTAR BluE-E 3-fase hybride omvormers
In deze installatiehandleiding leggen we uit hoe de GridSense Gateway moet worden aangesloten op een KSTAR BluE-E 3-fase hybride omvormer en hoe je de KSTAR omvormer correct instelt.
Ondersteunde modellen
- KSTAR BluE-E E8KT
- KSTAR BluE-E E10KT
- KSTAR BluE-E E12KT
Stap 1 – Aansluiten
De GridSense Gateway wordt aangesloten op de Meter/CT poort van de KSTAR omvormer. Via deze poort kan KSTAR nog steeds meekijken via Solarman in het geval van storingen en kunnen firmware updates zonder aanpassingen op locatie uitgevoerd worden.
Zorg dat de ARM versie van de omvormer is bijgewerkt naar minimaal 1.5.00! Dit kan door telefonisch contact op te nemen met KSTAR Support Nederland nadat de omvormer online is gebracht in Solarman.
Vermeld daarbij: "Wij willen graag GridSense EMS via de METER/CT poort aansluiten en daarvoor moet minimaal versie 1.5.00 op de omvormer staan."
Zorg ervoor dat je op de omvormer instelt op CT en niet op Meter.
| KSTAR Meter/CT Pin | Betekenis | CT klem | GridSense aansluiting |
|---|---|---|---|
| 1 | Fase 1 Positief | CT wit | Niet aansluiten |
| 2 | Fase 1 Negatief | CT zwart | Niet aansluiten |
| 3 | Fase 2 Positief | CT wit | Niet aansluiten |
| 4 | Fase 2 Negatief | CT zwart | Niet aansluiten |
| 5 | Fase 3 Positief of RS485-B | CT wit | B |
| 6 | Fase 3 Negatief of RS485-A | CT zwart | A |
Stap 2 – Instellen
Zet de KSTAR omvormer aan en wacht tot deze is opgestart.
CT OR METER instelling
- Ga naar 1: SETUP
- Mogelijk wordt je gevraagd om een wachtwoord, standaard is dit "00000"
- Ga naar 1: SYS SETTING
- Ga naar 12: CT OR METER
- Stel in op CT
485 ADDRESS
- Ga naar 1: SETUP > 5: 485 ADDRESS
- Zorg dat deze staat op INPUT: 1
BAUD RATE
- Ga naar 1: SETUP > 6: BAUD RATE
- Selecteer 3: 9600 bps
REMOTE CONTROL
- Ga naar 1: SETUP > 1: SYS SETTING > 6: REMOTE CTRL
- Selecteer 2: ENABLE
Stap 3 – KSTAR omvormer herstarten
Herstart de omvormer nadat deze instellingen zijn aangepast door de 3 schakelaars aan de voorkant van de omvormer allemaal uit te schakelen, te wachten dat het scherm zwart wordt, en ze daarna weer in te schakelen.
Stap 4 – Import/export meter aansluiten op de GridSense Gateway
De import/export meter dient aangesloten te worden op de GridSense Gateway via RS485. Dit is vereist voor de correcte werking van het systeem.
De energiemeter kan aangesloten worden op de overige RS485 poort van de GridSense Gateway. Dus als de KSTAR is aangesloten op poort 1, gebruik je poort 2 voor de energiemeter, of andersom.
De GridSense Gateway ondersteunt de volgende energiemeters:
- CHINT DTSU666 (3-fase meter)
- Eastron SDM630 (3-fase meter)
Zorg dat de baudrate van de poort waarop de meter is aangesloten is ingesteld op 9600. Zie stap 6 hoe dat ingesteld moet worden.
Stap 5 – GridSense Gateway inschakelen
Sluit de GridSense Gateway aan op stroom en internet.
Aansluiten op internet kan via een netwerkkabel via de netwerkpoort of door Wi-Fi aan te sluiten. Voorkeur gaat uit naar een netwerkkabel voor de meest stabiele internetverbinding. Gebruik de handleiding Wi-Fi instellen voor instructies om Wi-Fi in te stellen.
Maak een foto van de sticker die op de GridSense Gateway is geplakt en zorg dat het unieke nummer en QR Code goed leesbaar zijn. Deze is benodigd om de GridSense Gateway te registreren in het systeem.
Stap 6 – Baudrate instellen
Na het registreren van de GridSense Gateway in het online portaal van GridSense, moet de Baudrate van de poort waarop de KSTAR omvormer is aangesloten worden aangepast.
Deze instelling kan alleen worden uitgevoerd door gebruikers met de rol "Administrator" of "Accountmanager" voor het bedrijf waarin de installatie is aangemaakt.

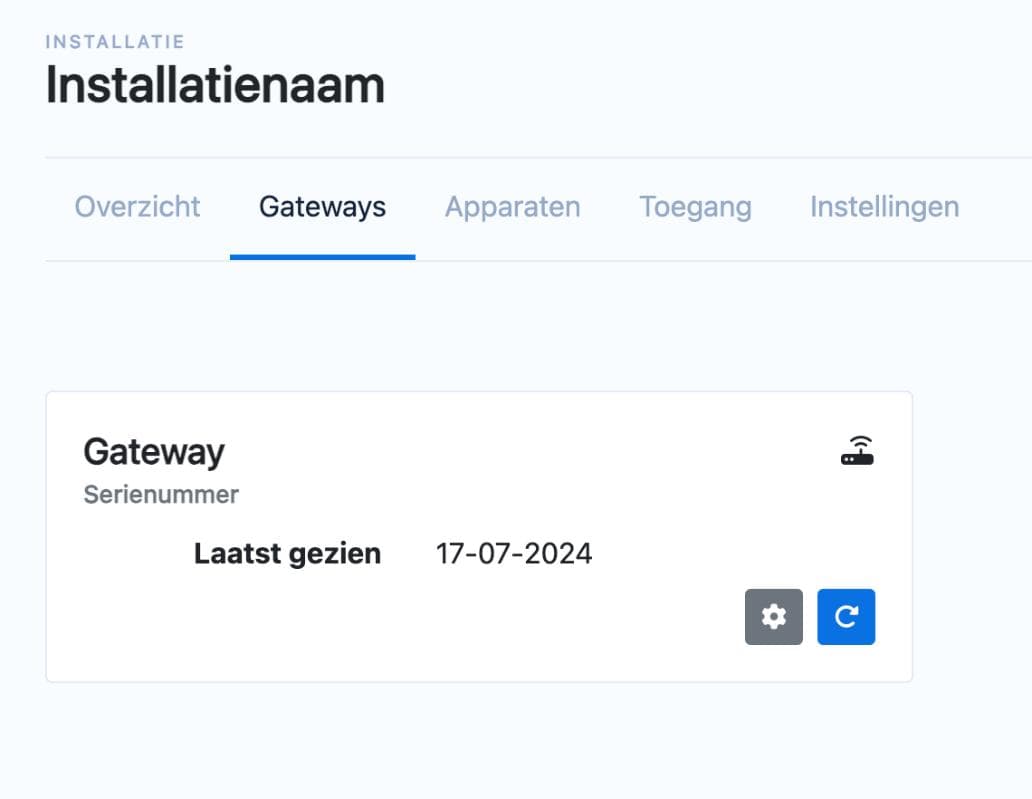

- In de installatie ga je naar het tabblad "Gateways" en druk je op de knop met het tandwieltje

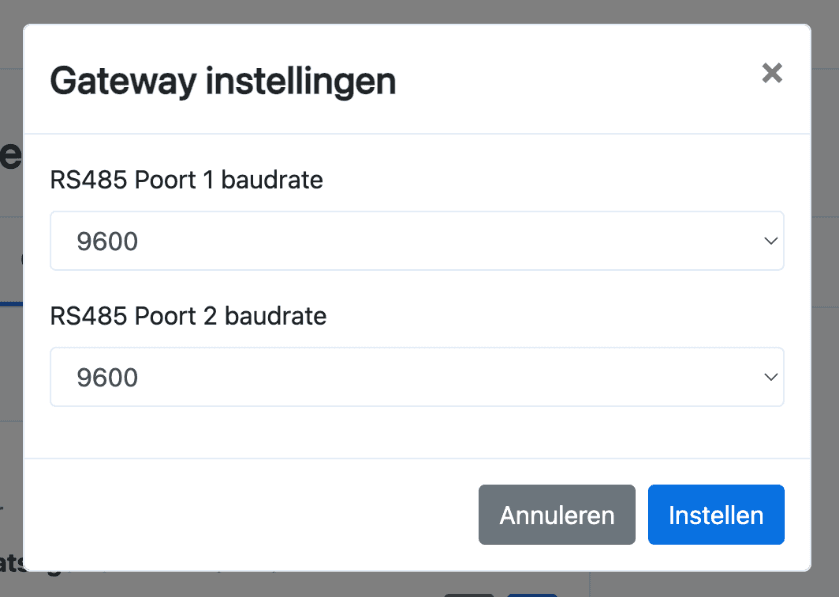

- Vanuit dat scherm kun je per poort de RS485 Baudrate aanpassen
- Verander de Baudrate van de desbetreffende poort naar 9600 (standaard staat deze op 115200)
- Druk vervolgens op Instellen
De GridSense Gateway zal herstarten met de aangepaste instellingen. De omvormer, batterij en/of energie meter zal vervolgens gedetecteerd worden en kan aan de installatie worden toegevoegd via het "Apparaten" tabblad.
Stap 7 – Maximaliseer eigen verbruik sturing via GridSense
In de GridSense Webapp, ga naar de installatie en dan naar het apparaten tabblad.
Bij het algoritme van de omvormer, klik op het pen icoontje.
Zorg dat in het scherm dat tevoorschijn komt de volgende optie is aangevinkt:
"Maximaliseer eigen verbruik aangestuurd door GridSense ipv omvormer"
Deze instelling zorgt ervoor dat de GridSense Gateway de omvormer in de modus "Maximize self consumption" gaat aansturen aan de hand van de energie meter die direct op de GridSense Gateway is aangesloten.
