Afore AFxK-ASL
Installatiehandleiding GridSense Gateway voor Afore AFxK-ASL hybride omvormers
In deze installatiehandleiding leggen we uit hoe de GridSense Gateway moet worden aangesloten op een Afore 1-fase hybride omvormer en hoe je de Afore omvormer correct instelt.
Ondersteunde modellen
- AFxK-ASL
Stap 1 – Aansluiten
We hebben een kabel met minimaal 2 aders nodig om een RS485 aansluiting tussen de Gateway en de omvormer aan te brengen. Gebruik hiervoor een CAT-5e kabel.
De GridSense Gateway heeft 2 aansluitpunten voor RS485: Poort 1 en Poort 2. Gebruik poort 1 als eerste!
De Afore omvormer heeft 1 aansluitpunt voor communicatie: ECOM. Deze poort gebruikt een RJ45 aansluiting.
Maak een netwerkkabel waarbij de standaard Type B kleurvolgorde wordt toegepast.
Bij de AFxK-ASL omvormers sluit je deze netwerkkabel aan op de ECOM poort.
Pin 3 van de RJ45 stekker is RS485A en Pin 6 is RS485B.
Wanneer je een RJ45 stekker voorbereid met Type B, dan gebruik je aan de kant van de GridSense Gateway de volgende kleuren:
- GridSense A: Groen-Wit
- GridSense B: Groen

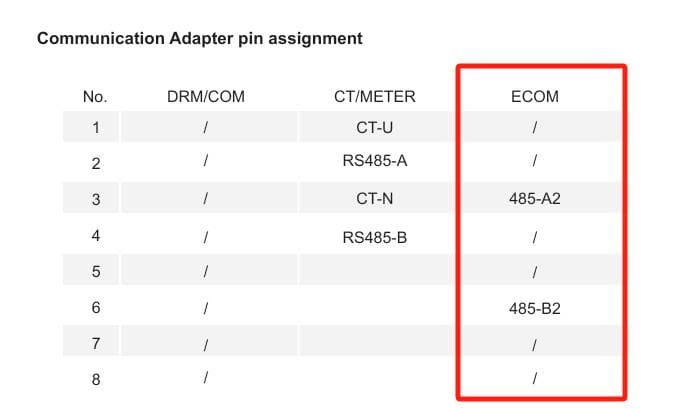

Communicatie specificaties AFxK-ASL
| Pin | DRM/COM | CT/METER | ECOM |
|---|---|---|---|
| 1 | / | CT-U | / |
| 2 | / | RS485-A | / |
| 3 | / | CT-N | 485-A2 |
| 4 | / | RS485-B | / |
| 5 | / | / | |
| 6 | / | 485-B2 | |
| 7 | / | / | |
| 8 | / | / |
Stap 2 – Instellen
Zet de Afore omvormer aan en wacht tot deze is opgestart.
Vanuit het hoofdscherm druk je eenmalig op de enter knop om het menu te openen.
AFxK-ASL: Menu > Com Param > ComPar
Stel vervolgens de volgende instellingen in op ComPar:
- Type communicatie: Modbus
- Apparaat ID: 1
- Baudrate: 9600
Stap 3 – Afore omvormer herstarten
Nadat de instellingen zijn ingesteld op de omvormer dient deze herstart te worden voordat de communicatie gaat werken.
- Schakel de DC schakelaar op de omvormer naar de 0 stand
- Schakel de AC schakelaar op de omvormer uit
- Wacht tot alle verlichting op de omvormer uit gaat. Mogelijk moeten de batterijen ook uitgeschakeld worden met hun DC schakelaars
- Daarna kan de AC schakelaar weer aan
- Schakel de DC schakelaar op de omvormer naar de 1 stand. De omvormer zal opstarten en productie hervatten
Stap 4 – GridSense Gateway inschakelen
Sluit de GridSense Gateway aan op stroom en internet.
Aansluiten op internet kan via een netwerkkabel via de netwerkpoort of door Wi-Fi aan te sluiten. Voorkeur gaat uit naar een netwerkkabel voor de meest stabiele internetverbinding. Gebruik de handleiding Wi-Fi instellen voor instructies om Wi-Fi in te stellen.
Maak een foto van de sticker die op de GridSense Gateway is geplakt en zorg dat het unieke nummer goed leesbaar is. Deze is benodigd om de GridSense Gateway te registreren in het systeem.
Stap 5 – Baudrate instellen
Na het registreren van de GridSense Gateway in het online portaal van GridSense, moet de Baudrate van de poort waarop de Afore AFxK-ASL is aangesloten worden aangepast.
Deze instelling kan alleen worden uitgevoerd door gebruikers met de rol "Administrator" of "Accountmanager" voor het bedrijf waarin de installatie is aangemaakt.

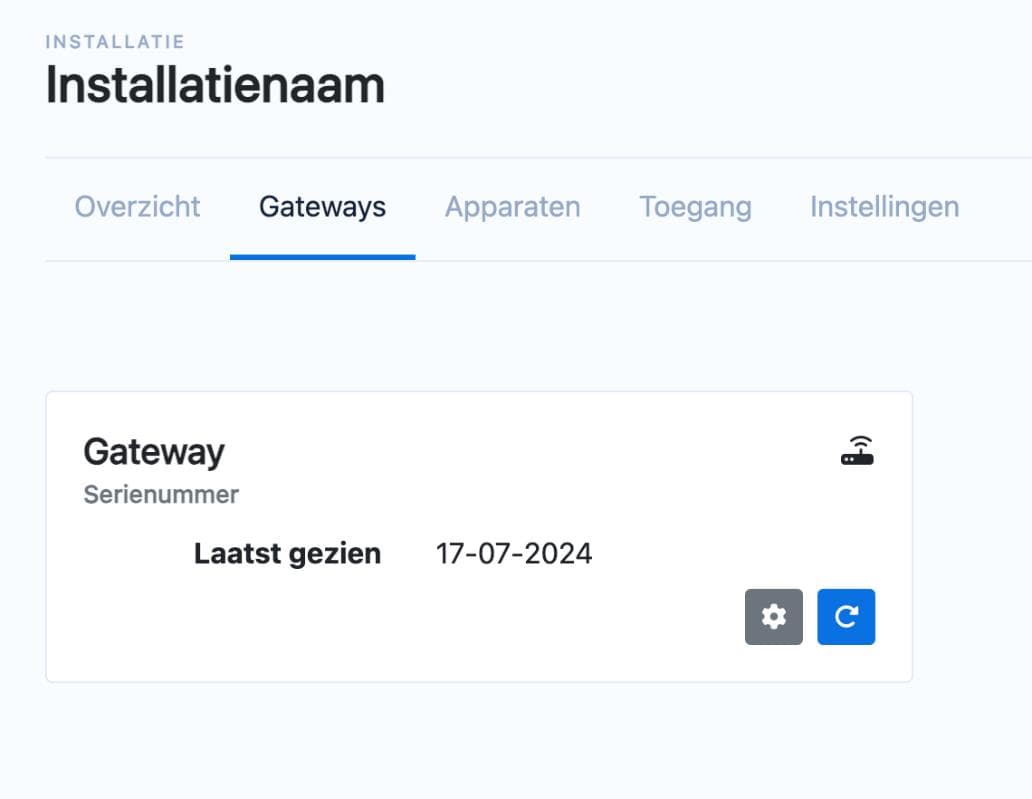

- In de installatie ga je naar het tabblad "Gateways" en druk je op de knop met het tandwieltje

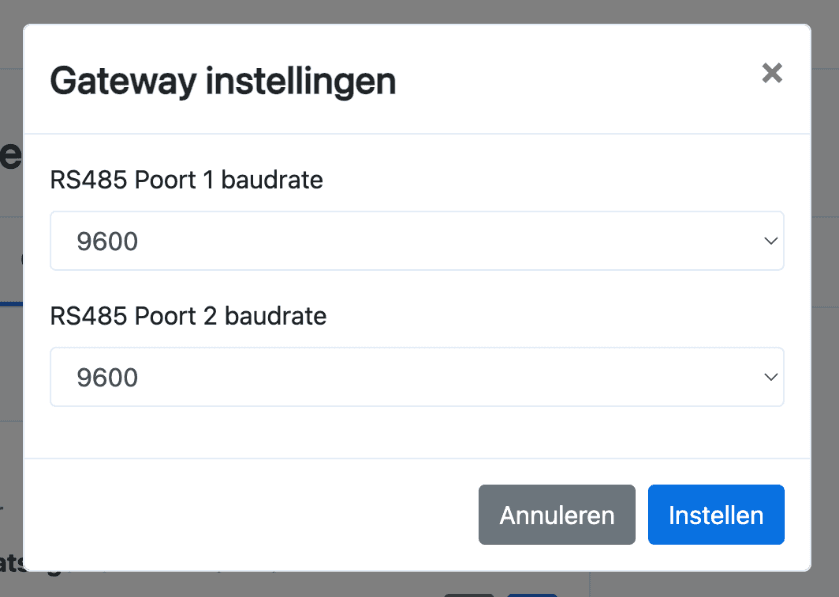

- Vanuit dat scherm kun je per poort de RS485 Baudrate aanpassen
- Verander de Baudrate van de desbetreffende poort naar 9600 (standaard staat deze op 115200)
- Druk vervolgens op Instellen
De GridSense Gateway zal herstarten met de aangepaste instellingen. De omvormer, batterij en/of energie meter zal vervolgens gedetecteerd worden en kan aan de installatie worden toegevoegd via het "Apparaten" tabblad.

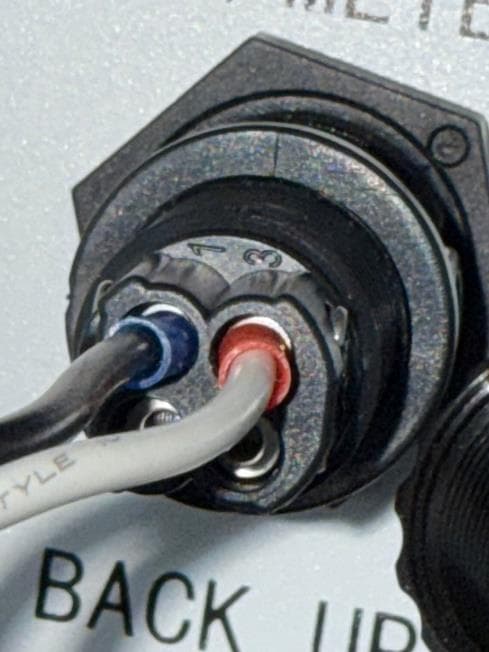

Optioneel – Meter/CT verbinden met omvormer
Als extra info, zo dient een Meter of CT klem op de omvormer aangesloten worden:
CT klem
- Meter/CT Pin 1: Zwart
- Meter/CT Pin 3: Wit
Meter
- Meter/CT Pin 2: RS485 A
- Meter/CT Pin 4: RS485 B
