Afore AFxK-SL(P)
Installatiehandleiding GridSense Gateway voor Afore AFxK-SL en AFxK-SLP hybride omvormers
In deze installatiehandleiding leggen we uit hoe de GridSense Gateway moet worden aangesloten op een Afore 1-fase hybride omvormer en hoe je de Afore omvormer correct instelt.
Ondersteunde modellen
- AFxK-SL
- AFxK-SLP
Stap 1 – Aansluiten
We hebben een kabel met minimaal 2 aders nodig om een RS485 aansluiting tussen de Gateway en de omvormer aan te brengen. Gebruik hiervoor een CAT-5e kabel.
De GridSense Gateway heeft 2 aansluitpunten voor RS485: Poort 1 en Poort 2. Gebruik poort 1 als eerste!
De Afore omvormer heeft ook 2 aansluitpunten voor communicatie: COM1 en COM2. Deze poorten gebruiken een RJ45 aansluiting.
Let op! Er zit verschil tussen de AFxK-SL en de AFxK-SLP omvormers in de manier waarop GridSense moet worden aangesloten.
AFxK-SL
Maak een netwerkkabel waarbij de standaard Type B kleurvolgorde wordt toegepast.

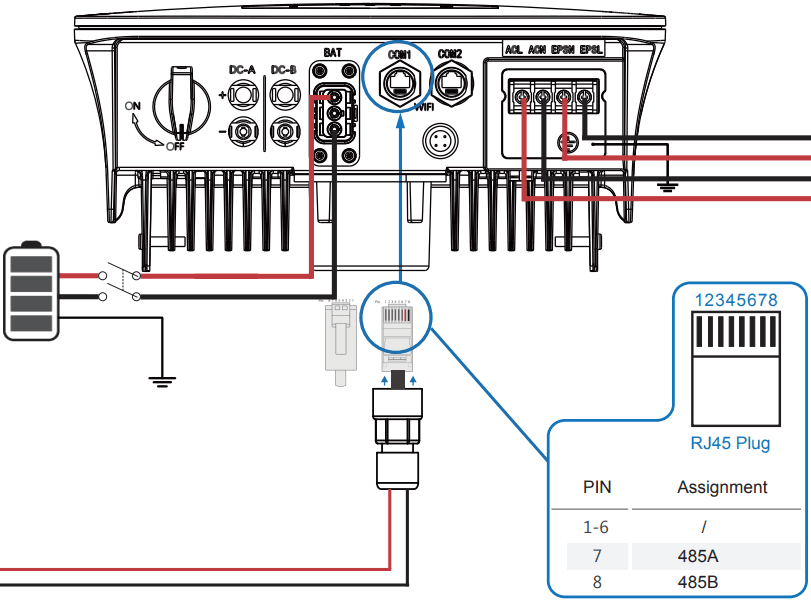

Bij de AFxK-SL omvormers sluit je deze netwerkkabel aan op de COM1 poort.
_p2_img3.0rsxgu3r~.v0v.png&w=3840&q=75)
Pin 7 van de RJ45 stekker is RS485A en Pin 8 is RS485B.
Wanneer je een RJ45 stekker voorbereid met Type B, dan gebruik je aan de kant van de GridSense Gateway de volgende kleuren:
- GridSense A: Bruin-Wit
- GridSense B: Bruin

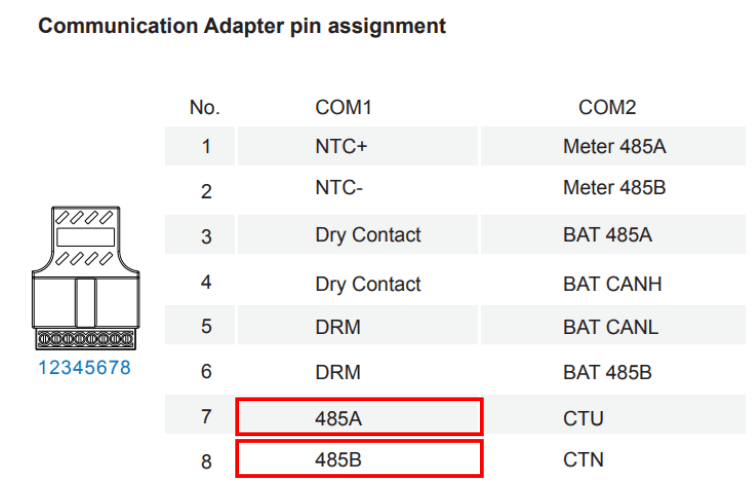

Communicatie specificaties AFxK-SL (COM1)
| Pin | COM1 | COM2 |
|---|---|---|
| 1 | NTC+ | Meter 485A |
| 2 | NTC- | Meter 485B |
| 3 | Dry Contact | BAT 485A |
| 4 | Dry Contact | BAT CANH |
| 5 | DRM | BAT CANL |
| 6 | DRM | BAT 485B |
| 7 | 485A | CTU |
| 8 | 485B | CTN |
_p3_img2.0hqml6igv58df.png&w=3840&q=75)
AFxK-SLP
Gebruik voor AFxK-SLP omvormers de bijgeleverde adapter om een netwerkkabel naar schroefterminals om te zetten.
Om GridSense aan te sluiten gebruik je aansluiting 3 voor RS485A en aansluiting 6 voor RS485B:
- GridSense A: Aansluiting 3
- GridSense B: Aansluiting 6
Sluit vervolgens een netwerkkabel aan tussen de adapter en COM3 op de omvormer.

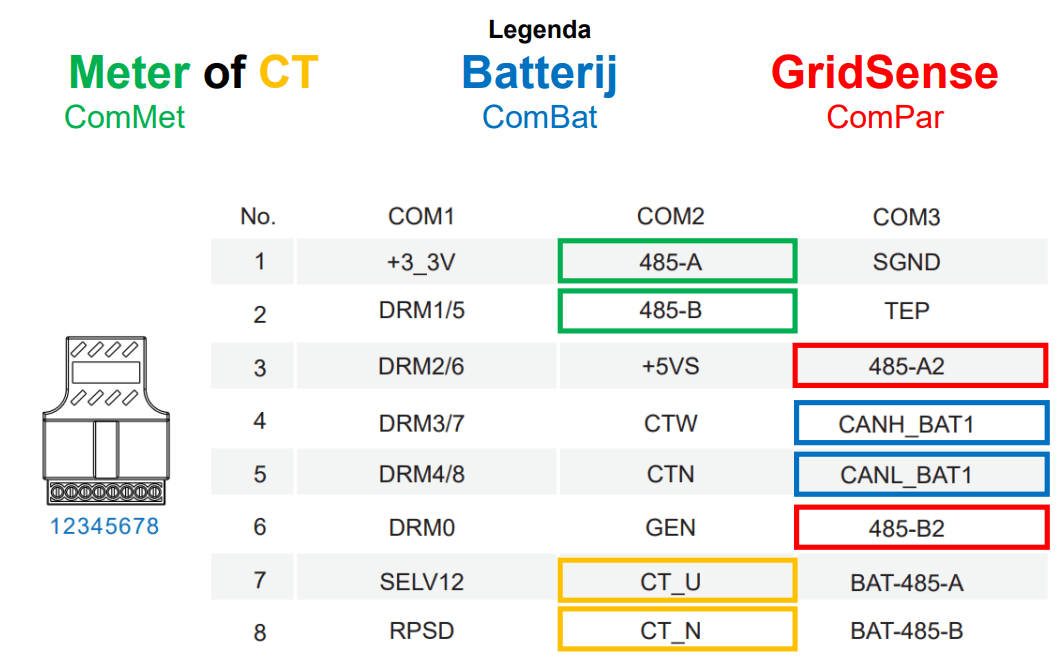

Communicatie specificaties AFxK-SLP
| Pin | COM1 | COM2 | COM3 |
|---|---|---|---|
| 1 | +3_3V | 485-A | SGND |
| 2 | DRM1/5 | 485-B | TEP |
| 3 | DRM2/6 | +5VS | 485-A2 |
| 4 | DRM3/7 | CTW | CANH_BAT1 |
| 5 | DRM4/8 | CTN | CANL_BAT1 |
| 6 | DRM0 | GEN | 485-B2 |
| 7 | SELV12 | CT_U | BAT-485-A |
| 8 | RPSD | CT_N | BAT-485-B |
_p4_img3.0xg64kxqjv7t-.png&w=3840&q=75)
Indien de CT klem gebruikt wordt kan ook de Groene aansluiting (COM2) voor GridSense gebruikt worden. Zet in dat geval ComMet op Modbus in.
Stap 2 – Instellen
Zet de Afore omvormer aan en wacht tot deze is opgestart.
Vanuit het hoofdscherm druk je eenmalig op de enter knop om het menu te openen.
- AFxK-SL: Menu > Com Param > COM4
- AFxK-SLP: Menu > Com Param > ComPar
Stel vervolgens de volgende instellingen in:
- Type communicatie: Modbus
- Apparaat ID: 1
- Baudrate: 115200
Het klopt dat je de netwerkkabel op COM1 hebt aangesloten en er nu instellingen worden gedaan op COM4.
Stap 3 – Afore omvormer herstarten
Nadat de instellingen zijn ingesteld op de omvormer dient deze herstart te worden voordat de communicatie gaat werken.
- Schakel de DC schakelaar onderop de omvormer naar de 0 stand
- Schakel de AC af van de omvormer. Dit kan via een werkschakelaar of via de groep in de meterkast van de klant. Wacht 5 seconden, daarna kan de omvormer weer ingeschakeld worden
- Schakel de DC schakelaar onderop de omvormer naar de 1 stand. De omvormer zal opstarten en productie hervatten
Stap 4 – GridSense Gateway inschakelen
Sluit de GridSense Gateway aan op stroom en internet.
Aansluiten op internet kan via een netwerkkabel via de netwerkpoort of door Wi-Fi aan te sluiten. Voorkeur gaat uit naar een netwerkkabel voor de meest stabiele internetverbinding. Gebruik de handleiding Wi-Fi instellen voor instructies om Wi-Fi in te stellen.
Maak een foto van de sticker die op de GridSense Gateway is geplakt en zorg dat het unieke nummer goed leesbaar is. Deze is benodigd om de GridSense Gateway te registreren in het systeem.
