Solis S6-EH3P (12-20K)
Installatiehandleiding GridSense Gateway voor Solis S6-EH3P 12-20K hybride omvormers
In deze installatiehandleiding leggen we uit hoe de GridSense Gateway moet worden aangesloten op een Solis S6-EH3P 12-20K hybride omvormer en hoe je de Solis omvormer correct instelt.
Ondersteunde modellen
- S6 EH3P12K-H-EU
- S6 EH3P15K-H-EU
- S6 EH3P20K-H-EU
Daarnaast worden er meer Solis omvormers ondersteund. Voor een compleet overzicht van ondersteunde modellen, bekijk gridsense.nl/merken/solis.
Stap 1 – Aansluiten
We hebben een kabel met minimaal 2 aders nodig om een RS485 aansluiting tussen de Gateway en de omvormer aan te brengen. Gebruik hiervoor een CAT-5e kabel.
De GridSense Gateway heeft 2 aansluitpunten voor RS485: Poort 1 en Poort 2. Dit is op de Gateway aangegeven met 1 en 2.

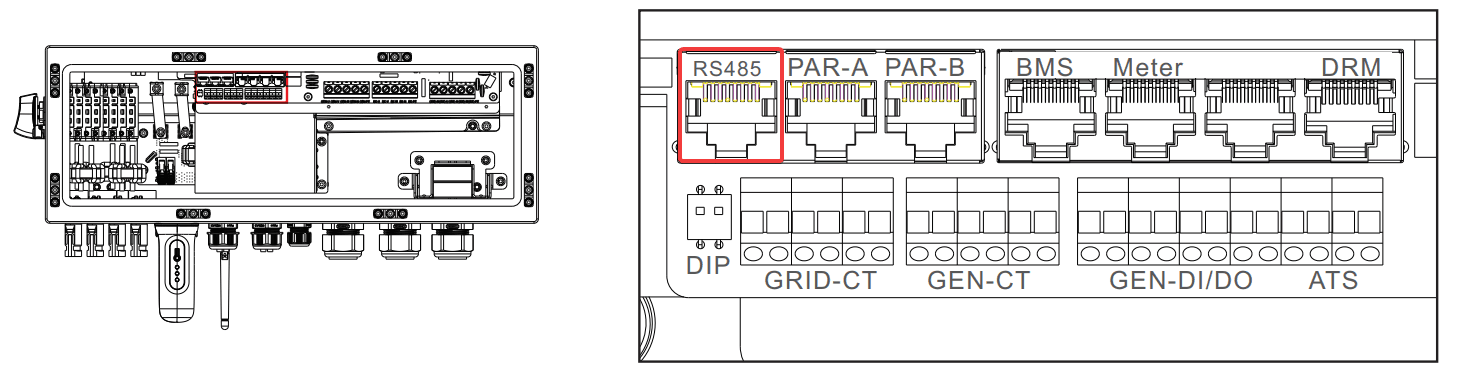

De Solis S6-EH3P 12-20K omvormer heeft aan de onderkant meerdere RJ45 aansluitingen. Gebruik de aansluiting met "RS485" voor de GridSense Gateway.
De pin-layout volgt de EIA/TIA 568B standaard:
| RJ45 Pin | GridSense aansluiting | Kleur bij T-568B standaard |
|---|---|---|
| 1 | RS485 A | Oranje-Wit |
| 2 | RS485 B | Oranje |
Maak een UTP kabel gereed, waarbij aan 1 kant een RJ45 stekker wordt gekrimpt volgens het T-568B kleurenschema. Aan de andere kant van de kabel strip je de individuele draden en sluit je het aan op de GridSense Gateway:
- GridSense A: Oranje-Wit (Pin 1)
- GridSense B: Oranje (Pin 2)
Stap 2 – Instellen
Stel de instellingen van de Solis omvormer in volgens product handleiding van Solis. Als de communicatie tussen batterij en energiemeter correct functioneert, hoeft er voor GridSense geen extra instellingen aangepast te worden.
Stap 3 – GridSense Gateway inschakelen
Sluit de GridSense Gateway aan op stroom en internet.
Aansluiten op internet kan via een netwerkkabel via de netwerkpoort of door Wi-Fi aan te sluiten. Voorkeur gaat uit naar een netwerkkabel voor de meest stabiele internetverbinding. Gebruik de handleiding Wi-Fi instellen voor instructies om Wi-Fi in te stellen.
Maak een foto van de sticker die op de GridSense Gateway is geplakt en zorg dat het unieke nummer en QR Code goed leesbaar zijn. Deze is benodigd om de GridSense Gateway te registreren in het systeem.
Stap 4 – Baudrate instellen
Na het registreren van de GridSense Gateway in het online portaal van GridSense, moet de Baudrate van de poort waarop de Solis omvormer is aangesloten worden aangepast.
Deze instelling kan alleen worden uitgevoerd door gebruikers met de rol "Administrator" of "Accountmanager" voor het bedrijf waarin de installatie is aangemaakt.
- In de installatie ga je naar het tabblad "Gateways" en druk je op de knop met het tandwieltje
- Vanuit dat scherm kun je per poort de RS485 Baudrate aanpassen
- Verander de Baudrate van de desbetreffende poort naar 9600 (standaard staat deze op 115200)
- Druk vervolgens op Instellen
De GridSense Gateway zal herstarten met de aangepaste instellingen. De omvormer, batterij en/of energie meter zal vervolgens gedetecteerd worden en kan aan de installatie worden toegevoegd via het "Apparaten" tabblad.
