Installatiehandleiding GridSense Gateway voor GoodWe GW5048D-ES omvormer
In deze installatiehandleiding leggen we uit hoe de GridSense Gateway moet worden aangesloten op een GoodWe GW5048D-ES omvormer.
Ondersteunde modellen
- GoodWe GW5048D-ES
Stap 1 – Aansluiten
We hebben een kabel met minimaal 2 aders nodig om een RS485 aansluiting tussen de Gateway en de omvormer aan te brengen. Gebruik hiervoor een CAT-5e kabel.
De GridSense Gateway heeft 2 aansluitpunten voor RS485: Poort 1 en Poort 2. Gebruik poort 1 als eerste!

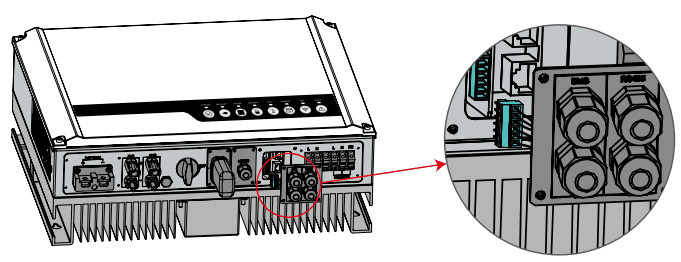

De GoodWe GW5048D-ES omvormer heeft een COM poort aan de onderkant van de omvormer met een RJ45 aansluiting:

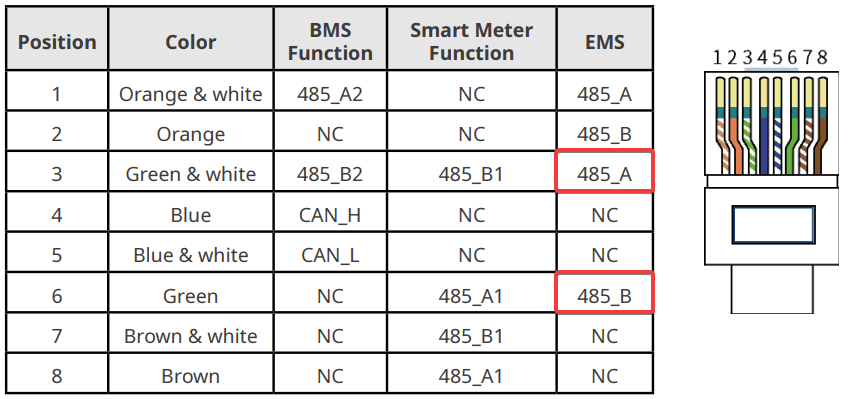

Sluit de GridSense Gateway aan op de EMS pinnen van deze COM poort. Zie onderstaand pinout schema:
| RJ45 Pin | Kleur | EMS functie | GridSense aansluiting |
|---|---|---|---|
| 3 | Groen-Wit | 485_A | A |
| 6 | Groen | 485_B | B |
Maak een netwerkkabel waarbij de standaard T-568B kleurvolgorde wordt toegepast. Aan de kant van de GridSense Gateway gebruik je de volgende kleuren:
- GridSense A: Groen-Wit
- GridSense B: Groen
Er kan slechts 1 apparaat aangesloten worden op de RS485 bus van de GW5048D-ES. Deze omvormer gebruikt Modbus device ID 247 (broadcast adres), wat niet gewijzigd kan worden. Sluit geen andere RS485 apparaten aan op dezelfde bus.
De GoodWe meter dient direct op de omvormer aangesloten te worden (niet op de GridSense Gateway). De GridSense Gateway leest de meterdata uit via de omvormer.
Stap 2 – GoodWe omvormer herstarten
Nadat de kabel is aangesloten dient de omvormer herstart te worden voordat de communicatie gaat werken.
- Schakel de DC schakelaar onderop de omvormer naar de 0 stand
- Schakel de DC schakelaar van de batterij(en) uit
- Schakel de AC af van de omvormer. Dit kan via een werkschakelaar of via de groep in de meterkast van de klant. Wacht tot er geen lampjes meer branden op de omvormer
- Schakel de AC weer in en zet de DC schakelaar onderop de omvormer naar de 1 stand. Schakel ook de DC schakelaars van de batterijen weer in. De omvormer zal opstarten en productie hervatten
Stap 3 – GridSense Gateway inschakelen
Sluit de GridSense Gateway aan op stroom en internet.
Aansluiten op internet kan via een netwerkkabel via de netwerkpoort of door Wi-Fi aan te sluiten. Voorkeur gaat uit naar een netwerkkabel voor de meest stabiele internetverbinding. Gebruik de handleiding Wi-Fi instellen voor instructies om Wi-Fi in te stellen.
Maak een foto van de sticker die op de GridSense Gateway is geplakt en zorg dat het unieke nummer en QR Code goed leesbaar zijn. Deze is benodigd om de GridSense Gateway te registreren in het systeem.
Stap 4 – Configuratie door GridSense
De GridSense Gateway moet handmatig geconfigureerd worden door GridSense personeel om deze omvormer werkend te krijgen. Neem contact op met GridSense Support via gridsense.nl/contact nadat de Gateway is geregistreerd en aangesloten.
