Installatiehandleiding GridSense Gateway voor GoodWe ES G2 hybride omvormers
In deze installatiehandleiding leggen we uit hoe de GridSense Gateway moet worden aangesloten op een GoodWe ES G2-series hybride omvormer.
Ondersteunde modellen
- GoodWe GW3000-ES-20
- GoodWe GW3600-ES-20
- GoodWe GW3600M-ES-20
- GoodWe GW5000-ES-20
- GoodWe GW5000M-ES-20
- GoodWe GW6000-ES-20
- GoodWe GW6000M-ES-20
Stap 1 – Aansluiten
We hebben een kabel met minimaal 2 aders nodig om een RS485 aansluiting tussen de Gateway en de omvormer aan te brengen. Gebruik hiervoor een CAT-5e kabel.
De GridSense Gateway heeft 2 aansluitpunten voor RS485: Poort 1 en Poort 2. Gebruik poort 1 als eerste!

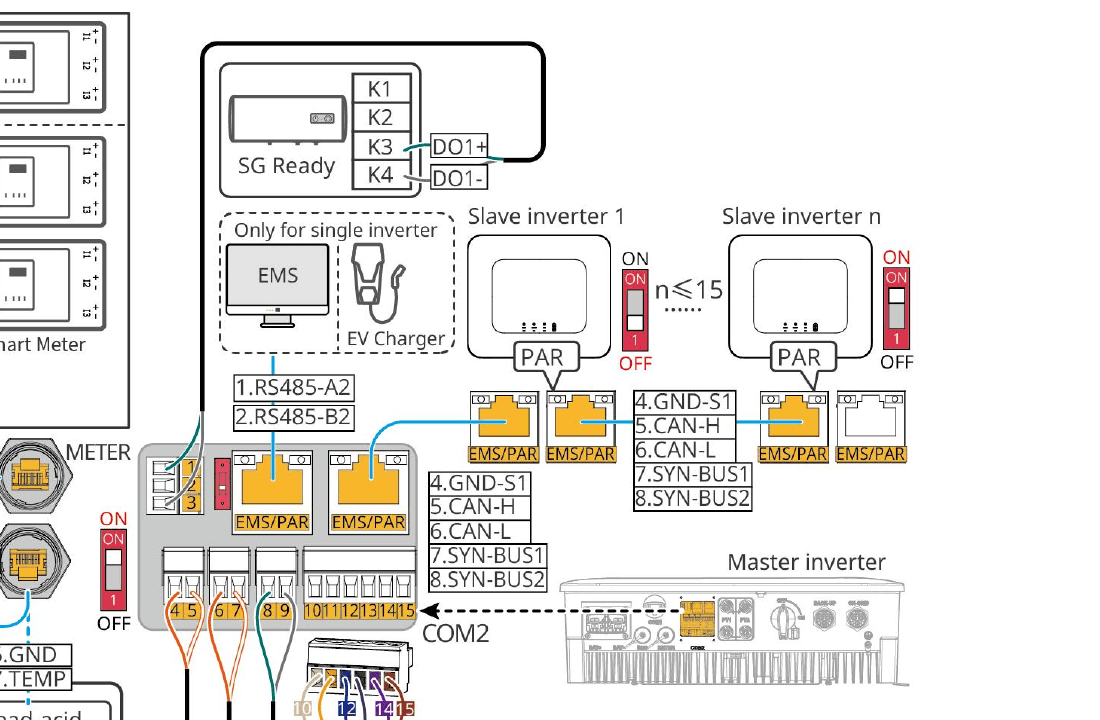

De GoodWe ES G2 heeft de communicatieaansluitingen in de COM2 connector. Sluit de GridSense Gateway aan op een EMS/PAR RJ45 poort.
Maak een netwerkkabel waarbij aan de GoodWe-kant een RJ45 stekker wordt gekrimpt volgens het T-568B kleurenschema. Aan de kant van de GridSense Gateway strip je de individuele draden en sluit je alleen pin 1 en pin 2 aan.
| GoodWe RJ45 Pin | Aderkleur | EMS/PAR functie | GridSense aansluiting |
|---|---|---|---|
| 1 | Oranje-Wit | RS485-A2 | A |
| 2 | Oranje | RS485-B2 | B |
RS485-G van de GridSense Gateway wordt niet aangesloten.
Deze handleiding is bedoeld voor een installatie met 1 GoodWe ES G2 omvormer. In parallelle GoodWe ES G2-installaties ondersteunt GoodWe geen EMS-apparatuur van derden op de EMS/PAR RS485-poort.
De GoodWe meter dient direct op de METER poort van de omvormer aangesloten te worden (niet op de GridSense Gateway). De GridSense Gateway leest de meterdata uit via de omvormer.
Stap 2 – GoodWe omvormer herstarten
Nadat de kabel is aangesloten dient de omvormer herstart te worden voordat de communicatie gaat werken.
- Schakel de DC schakelaar onderop de omvormer naar de 0 stand
- Schakel de DC schakelaar van de batterij(en) uit
- Schakel de AC af van de omvormer. Dit kan via een werkschakelaar of via de groep in de meterkast van de klant. Wacht tot er geen lampjes meer branden op de omvormer
- Schakel de AC weer in en zet de DC schakelaar onderop de omvormer naar de 1 stand. Schakel ook de DC schakelaars van de batterijen weer in. De omvormer zal opstarten en productie hervatten
Stap 3 – GridSense Gateway inschakelen
Sluit de GridSense Gateway aan op stroom en internet.
Aansluiten op internet kan via een netwerkkabel via de netwerkpoort of door Wi-Fi aan te sluiten. Voorkeur gaat uit naar een netwerkkabel voor de meest stabiele internetverbinding. Gebruik de handleiding Wi-Fi instellen voor instructies om Wi-Fi in te stellen.
Maak een foto van de sticker die op de GridSense Gateway is geplakt en zorg dat het unieke nummer en QR Code goed leesbaar zijn. Deze is benodigd om de GridSense Gateway te registreren in het systeem.
Stap 4 – Baudrate instellen
Na het registreren van de GridSense Gateway in het online portaal van GridSense, moet de Baudrate van de poort waarop de GoodWe omvormer is aangesloten worden aangepast.
Deze instelling kan alleen worden uitgevoerd door gebruikers met de rol "Administrator" of "Accountmanager" voor het bedrijf waarin de installatie is aangemaakt.
- In de installatie ga je naar het tabblad "Gateways" en druk je op de knop met het tandwieltje
- Vanuit dat scherm kun je per poort de RS485 Baudrate aanpassen
- Verander de Baudrate van de desbetreffende poort naar 9600 (standaard staat deze op 115200)
- Druk vervolgens op Instellen
De GridSense Gateway zal herstarten met de aangepaste instellingen.
Stap 5 – Configuratie door GridSense
De GridSense Gateway moet handmatig gecontroleerd en waar nodig geconfigureerd worden door GridSense personeel om deze omvormer werkend te krijgen. Neem contact op met GridSense Support via gridsense.nl/contact nadat de Gateway is geregistreerd en aangesloten. Vermeld daarbij dat het om een GoodWe ES G2 via EMS/PAR gaat.
